स्क्वायर डक्ट फॉर्मर निर्माण ऑटो लाइन मशीन
स्क्वायर डक्ट फॉर्मर निर्माण ऑटो लाइन मशीन फ़ंक्शन यह मुख्य रूप से TDF/कोण स्टील/C-आकार का निकला हुआ किनारा बनाने के लिए है जिसमें 1000-2500 वर्ग मीटर की दैनिक प्रसंस्करण क्षमता है। केवल डक्ट में आयाम इनपुट करने के साथ, उत्पादन लाइन स्वचालित रूप से अनकॉइलिंग, लेवलिंग, बीडिंग,...
- फास्ट Delievery
- गुणवत्ता आश्वासन
- 24/7ग्राहक सेवा
उत्पाद का परिचय

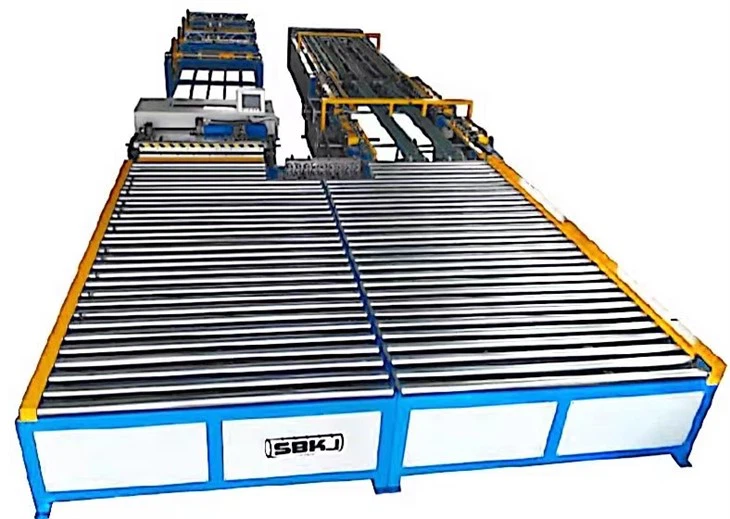

स्क्वायर डक्ट पूर्व निर्माण ऑटो लाइन मशीन
समारोह
यह मुख्य रूप से TDF/कोण स्टील/C-आकार के फ्लैंज बनाने के लिए है, जिसकी दैनिक प्रसंस्करण क्षमता 1000-2500 वर्ग मीटर है। केवल डक्ट में आयाम इनपुट करने के साथ, उत्पादन लाइन स्वचालित रूप से अनकॉइलिंग, लेवलिंग, बीडिंग, पंचिंग, शियरिंग, लॉकिंग, TDF/कोण स्टील/C-आकार के फ्लैंज बनाने और फोल्डिंग को पूरा कर सकती है।
लाभ
1. यह मशीन यू-आकार की है, इसे स्थापित करना आसान है और यह छोटे आकार या मध्यम आकार की कार्यशालाओं के लिए उपयुक्त है क्योंकि यह एक छोटे से टुकड़े पर कब्जा करती है।

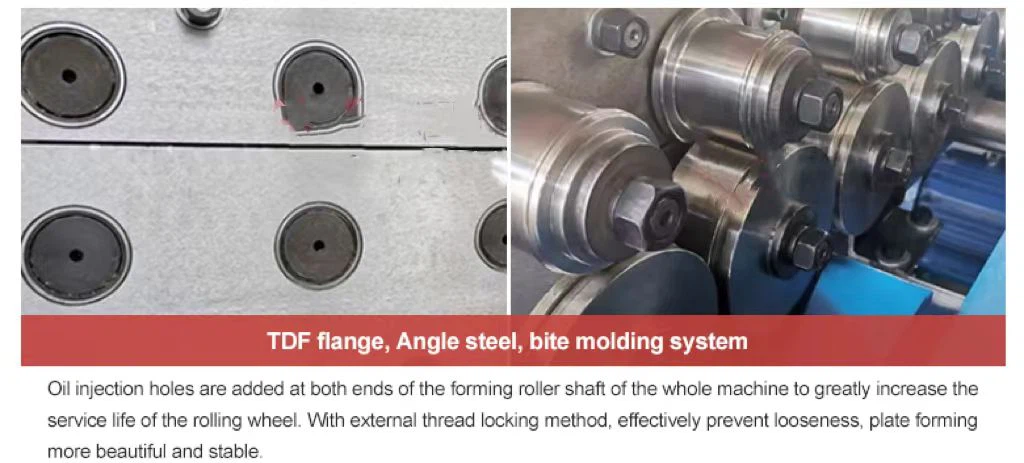

2. ड्राइव शाफ्ट के दोनों सिरों पर इंजेक्शन छेद का उपयोग किया जाता है, ताकि बेयरिंग का जीवन बढ़ाया जा सके।

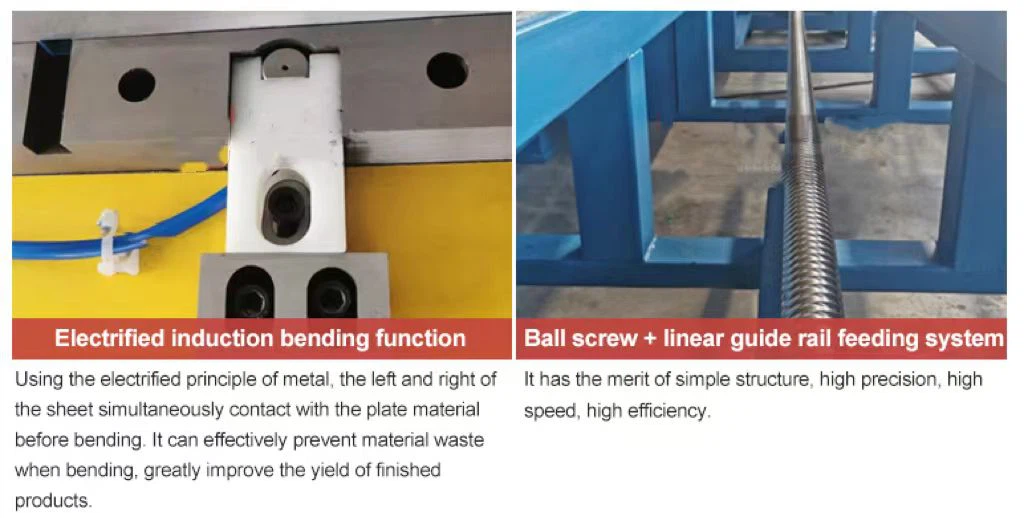

3. पावर बेंडिंग फ़ंक्शन का उपयोग अपशिष्ट उत्पन्न करने से रोकने और सही झुकने की सटीकता सुनिश्चित करने के लिए किया जाता है।
4.एक एल-आकार का वर्कपीस बनाने में केवल 20-25 सेकंड लगते हैं और रैखिक प्रकार की तुलना में दक्षता दोगुनी हो जाएगी।
5. आगे-पीछे हिले बिना ही फिक्स्ड लॉकिंग मशीन कार्यकुशलता में सुधार करने में सक्षम है।
6.सभी रोलिंग रीलों असर स्टील से बने होते हैं ताकि जीवनकाल 5 गुना से अधिक बढ़ जाए।
7. सीएनसी प्रणाली के सामग्री-बचत मोड के तहत, अपशिष्ट प्रति रोल 20 मिमी से कम है।
8. उत्पादन मेमोरी फ़ंक्शन के साथ, उत्पादन ऑर्डर को ट्रैक और जांचा जा सकता है।
9. इसे संचालित करने के लिए केवल एक या दो व्यक्ति की आवश्यकता होती है, बहुत सारा श्रम बचाओ और उत्पादन क्षमता में वृद्धि करें।
मुख्य आयात कॉन्फ़िगरेशन
1. ताइवान से बीजिंग हुआडे प्लस हाइड्रोलिक सिस्टम
2.जापान ओमरोन एनकोडर
3.ताइवान हाईविन रैखिक गाइडवे
4.श्नाइडर विद्युत प्रणाली
मूल विन्यास
1. दो इलेक्ट्रिक कॉइल क्रैडल, 4 मटेरियल ट्रे (8t प्रत्येक रोल)
2.एक रैक
3.एक होस्ट (लाइन 2 होस्ट)
4.दो स्टेनलेस स्टील रोलर कन्वेयर प्लेटफार्म
5.एक निश्चित संयुक्त लॉकिंग मशीन
6.एक डुप्लेक्स टीडीएफ निकला हुआ किनारा बनाने की मशीन
7. एक डुप्लेक्स कोण स्टील निकला हुआ किनारा बनाने की मशीन
8.एक सर्वो फीडिंग प्लेटफॉर्म
9. एक हाइड्रोलिक फोल्डिंग मशीन
10.कंप्यूटर नियंत्रण प्रणाली का एक सेट
तकनीकी डाटा
|
प्रकार |
मोटाई |
कार्य गति |
चौड़ाई |
क्षमता |
वज़न |
आयाम |
||
|
एसबीएएल-V-1250 |
0.5-1.2मिमी |
12मी/मिनट |
1250मिमी |
8000किग्रा |
15000किग्रा |
24000मिमी |
3500मिमी |
1500मिमी |
|
एसबीएएल-V-1550 |
0.5-1.2मिमी |
12मी/मिनट |
1250मिमी |
8000किग्रा |
16000किग्रा |
24000मिमी |
3800मिमी |
1500मिमी |

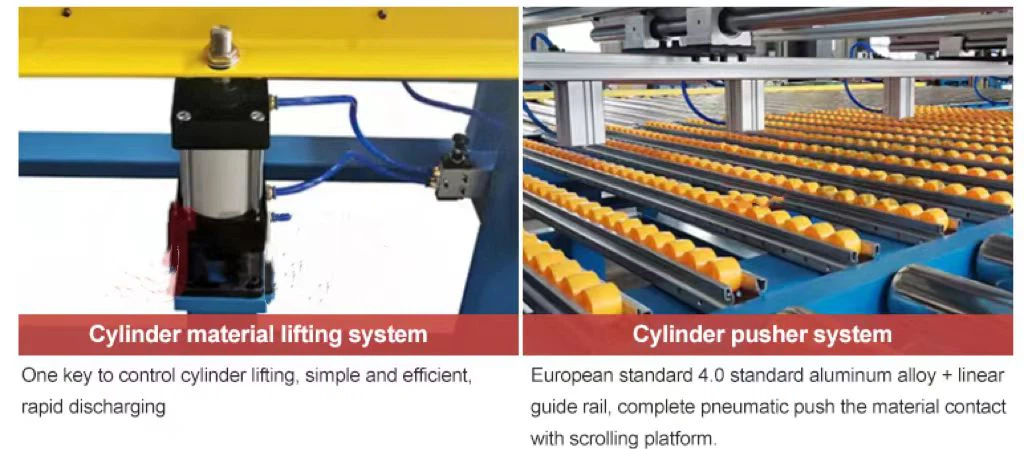

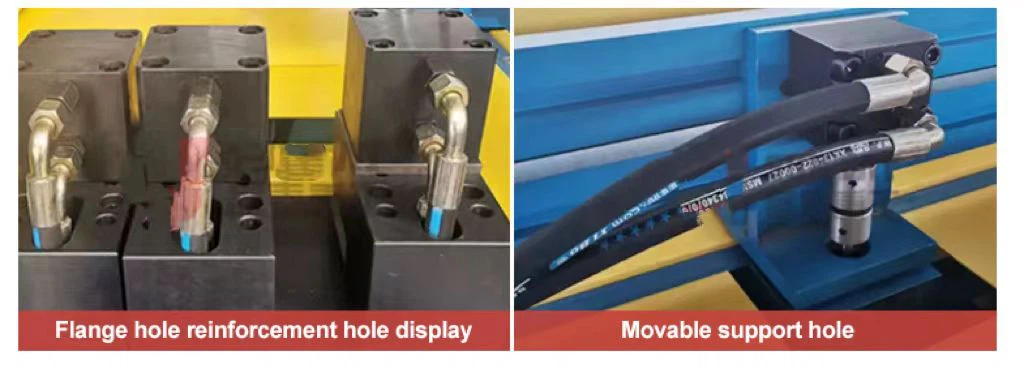

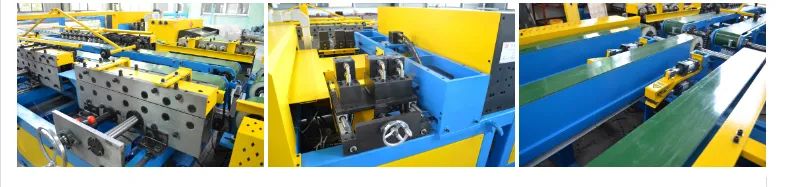

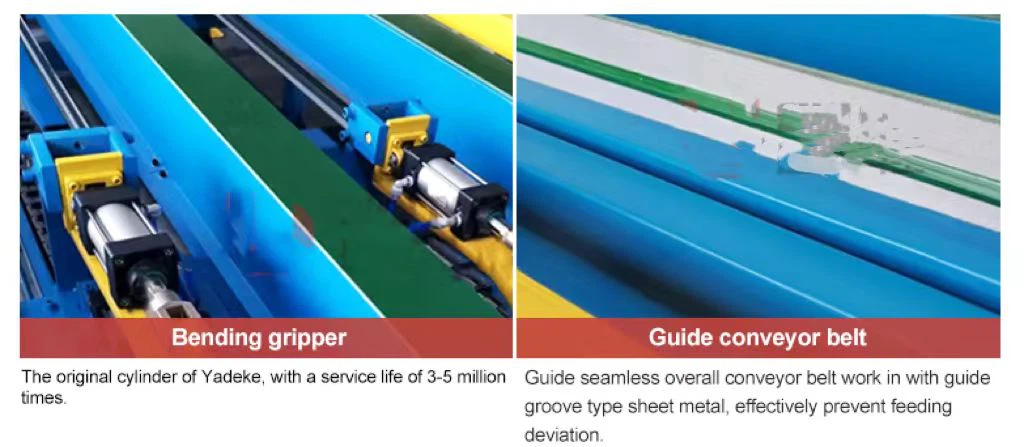

विवरण छवियाँ

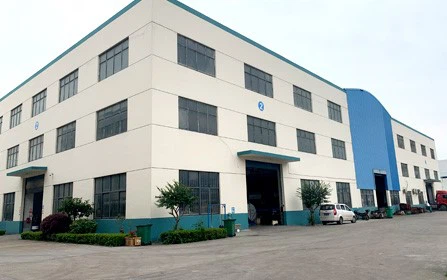

हमारी फैक्टरी
SBKJ SPIRAL TUBEFORMER यांगज़े नदी डेल्टा, शंघाई, चीन के पास स्थित है। हमारी कंपनी एक राष्ट्रीय नई उच्च तकनीक उद्यम है जो मशीनों के विकास और निर्माण में विशेषज्ञता प्राप्त है, जैसे ट्यूब बनाने की मशीन, प्लाज्मा कटिंग मशीन, शीट मेटल में गोल डक्टिंग और फिटिंग के उत्पादन के लिए, मुख्य रूप से जलवायु और वेंटिलेशन उद्योग के लिए। हमें ISO9001: 2000 और ce के प्रमाण पत्र मिले हैं। हमारे ग्राहक अधिक से
विश्व के 60 से अधिक देशों में।
एसबीकेजे का अनुसंधान और विकास हमारे स्वचालित ट्यूबफॉर्मर्स के लिए आधारशिला है जो कम उत्पादन लागत के साथ उच्च गुणवत्ता वाली डक्ट का उत्पादन करते हैं। फ्लाइंग स्लिटर और फ्लाइंग क्रिम्पर जैसे कई पेटेंट किए गए आविष्कारों ने एसबीकेजे को सर्पिल डक्ट निर्माण में अग्रणी और अग्रणी इनोवेटर के रूप में स्थापित किया है।
हमारे उच्च प्रशिक्षित तकनीशियन प्रत्येक SBKJ मशीन को स्थापित और सेट करेंगे और मशीन के संचालन और रखरखाव के सभी पहलुओं पर आपके कर्मियों को प्रशिक्षित करेंगे। हम ईमानदारी से हमारे साथ सहयोग करने के लिए घरेलू और अंतरराष्ट्रीय दोनों दोस्तों का स्वागत करते हैं।

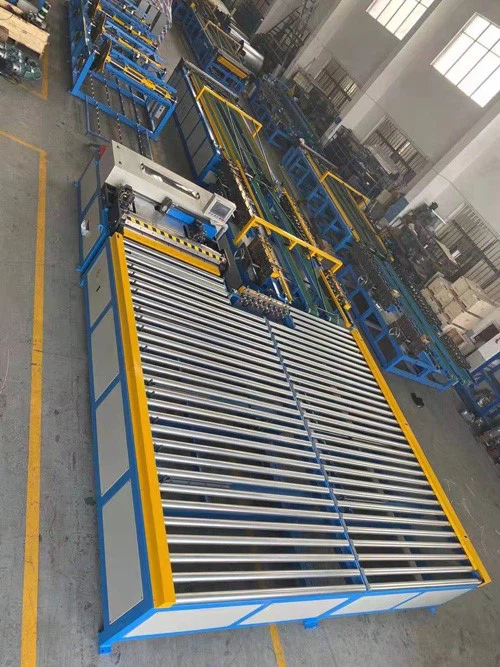

कार्यशाला

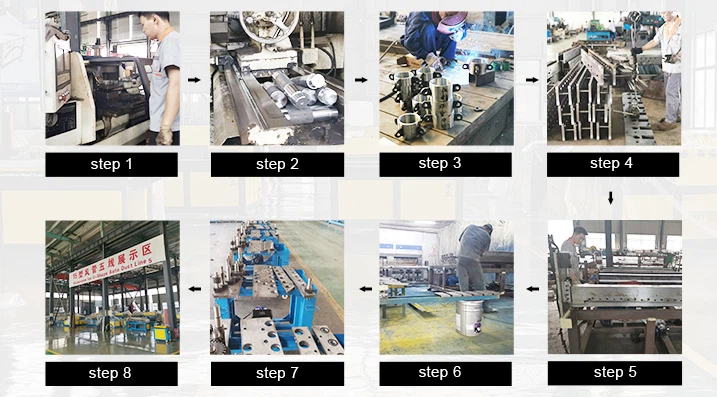

प्रक्रिया प्रवाह
